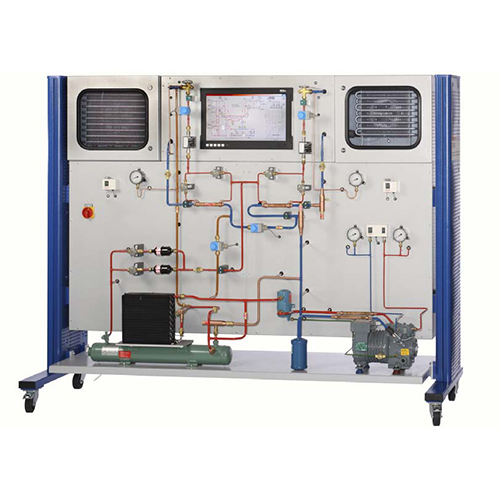

ZM6151 Contrôle de capacité et pannes des systèmes de réfrigération : matériel didactique, matériel de laboratoire de réfrigération, matériel pédagogique* Modèle pratique d'un système de réfrigération commercial¹
* Chambre de réfrigération et de congélation pour l'étude de différentes méthodes de régulation de la puissance¹
* Simulation de 12 pannes¹
* 2 méthodes de dégivrage pour la chambre de congélation
Description technique
La régulation efficace de la puissance et de la température dans les systèmes de réfrigération est un sujet important en technologie du froid. Différentes méthodes de régulation de la puissance peuvent être étudiées.
Les composants d'un circuit frigorifique avec chambres de réfrigération et de congélation sont clairement disposés dans le simulateur. Des électrovannes permettent le fonctionnement séparé ou en parallèle des évaporateurs dans les deux chambres.
Le circuit est équipé d'un régulateur de puissance, d'un régulateur de démarrage et
d'un pressostat combiné pour les côtés refoulement et aspiration du
compresseur. Un échangeur de chaleur à l'entrée de chaque évaporateur
permet d'étudier la surfusion du fluide frigorigène afin d'évaluer
l'efficacité du processus. La puissance frigorifique des deux chambres est régulée par un thermostat. La chambre de réfrigération est également équipée d'un régulateur de pression d'évaporation.
Deux méthodes de dégivrage sont disponibles pour la chambre de congélation : un dégivreur électrique et un dégivrage par gaz chaud, où le fluide frigorigène chaud est injecté directement depuis le compresseur en sens inverse à travers l'évaporateur.
La simulation de 12 pannes différentes, telles que des vannes défectueuses ou des canalisations obstruées, est activée via un ordinateur à écran tactile.
Les valeurs mesurées pertinentes sont transmises directement à l'ordinateur à écran tactile et analysées. Le logiciel permet notamment la représentation du cycle sur un diagramme log p-h.
Le matériel pédagogique, clair et structuré, présente les principes fondamentaux et propose un guide pas à pas pour la réalisation des expériences.
Objectifs pédagogiques / Expériences
- Familiarisation avec les principaux dispositifs de modification de la puissance frigorifique
* Thermostat
* Régulateur de puissance
* Régulateur de démarrage
* Régulateur de pression d'évaporation
* Régulateur de pression de condensation
- Recherche de pannes dans les composants d'un système frigorifique
- Effet de la surfusion du fluide frigorigène
- Familiarisation avec les méthodes de dégivrage
* Dégivrage électrique
* Dégivrage par gaz chaud
- Représentation du cycle thermodynamique sur un diagramme logarithmique p-h
Spécifications
[1] Étude d'un système frigorifique avec chambres de réfrigération et de congélation
[2] Circuit frigorifique avec compresseur, condenseur, régulateur de puissance, régulateur de démarrage, pressostat combiné et 2 évaporateurs dans des chambres isolées
[3] Chaque chambre est équipée d'une électrovanne, d'un thermostat, d'un détendeur thermostatique, d'un ventilateur et d'un échangeur de chaleur pour la surfusion du fluide frigorigène
[4] Chambre de réfrigération avec régulateur de pression d'évaporation
[5] Chambre de congélation avec dégivrage électrique et dégivrage par gaz chaud
[6] Fonctionnement séparé ou en parallèle des chambres Électrovannes
[7] Simulation de 12 défauts
[8] PC à écran tactile pour l'activation des défauts, l'acquisition, l'évaluation et la représentation des données dans le diagramme p-h (logarithme)
[9] Fluide frigorigène R404a
Caractéristiques techniques
Compresseur
- Puissance frigorifique : 2 440 W à -10/30 °C Condenseur avec ventilateur
- Débit d'air volumétrique : 570 m³/h Surfaces d'échange de l'évaporateur
- Chambre de réfrigération : 1,12 m²
- Chambre de congélation : 1,88 m²
Résistance de dégivrage électrique : env. 125 W
Régulateur de capacité : 0,2…6 bar
Régulateur de démarrage : 0,2…6 bar
Thermostat : 2 × -25…15 °C
Régulateur de pression d'évaporation : 0…5,5 bar
Plages de mesure
- Température : 6 × -50…50 °C 5 x 0...100 °C
- Pression : 3 x -1...12,5 bar ; 2 x -1...24 bar
- Débit : 2 x 1,5...22,5 L/h
- Consommation électrique du compresseur : 0...5 kW
Dimensions et poids
L x l x H : 2420 x 780 x 1900 mm
Poids : env. 280 kg
Alimentation requise pour le fonctionnement
400 V, 50 Hz, triphasé ou 230 V, 60 Hz/CSA, triphasé
Contenu de la livraison
1 formateur
1 kit de formation
