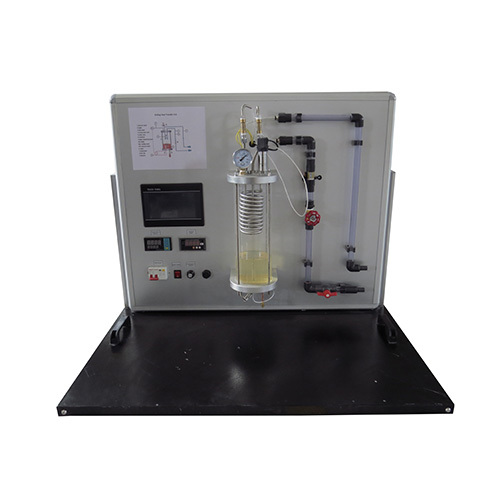

SR6127 Unité de transfert de chaleur par ébullition - Équipement didactique - Équipement pédagogique scolaire - Équipement de formation thermique
Spécifications
Visualisation de l'ébullition et de l'évaporation dans une cuve sous pression transparente
Évaporation par élément chauffant
Condensation par serpentin tubulaire
Soupape de sécurité protégeant contre la surpression du système
Pressostat réglable pour une protection accrue de la cuve
Capteurs de pression, de débit et de température avec affichage numérique
Logiciel d'acquisition de données via USB sous Windows 7, 8.1 et 10
Fluide frigorigène R1233zd, PRG : 1
Données techniques
Chauffage
Puissance : 250 W, réglable en continu
Soupape de sécurité : 2 bar rel.
Cuve sous pression : 2850 ml
Condenseur : tube spiralé en cuivre
Fluide frigorigène
R1233zd
PRG : 1
Volume de remplissage : 1,2 kg
Équivalent CO₂ : 0 t
Plages de mesure
Pression : 0…4 bar abs. (Réservoir)
Puissance : 0…300 W (élément chauffant)
Débit : 0,05…1,8 L/min (eau de refroidissement)
Température : 4 cycles de 0 à 100 °C
230 V, 50 Hz, monophasé
230 V, 60 Hz, monophasé
120 V, 60 Hz, monophasé
Certification UL/CSA en option
Dimensions et poids
Longueur x Largeur x Hauteur : 1000 x 550 x 800 mm
Poids : env. 65 kg
Comprend un élément chauffant horizontal immergé dans un liquide. L'apport de chaleur est réglable pour contrôler le flux thermique et, par conséquent, le mode d'ébullition.
En haut du cylindre se trouve un serpentin dans lequel circule de l'eau de refroidissement. Celle-ci condense la vapeur produite, l'eau est chauffée et le liquide résultant retourne au cylindre de réévaporation inférieur. Le système de refroidissement par circulation d'eau maintient une pression constante tout au long de l'expérience.
Ceci inclut tous les calculs de transfert thermique pertinents.
Pour la sécurité des étudiants, l'appareil est équipé de disjoncteurs différentiels et de protection contre les surcharges. Un pressostat haute pression et une soupape de sécurité interne empêchent toute surpression.
L'élément chauffant est protégé par un interrupteur haute température.
Surface chauffante : env. 42 mm de longueur utile x env. 12,7 mm. Température maximale admissible en surface : env. 220 °C. Température de coupure du chauffage : env. 160 °C.
Chambre en verre : env. 80 mm x 300 mm (L).
Un panneau rigide supporte un cylindre de verre vertical contenant…
