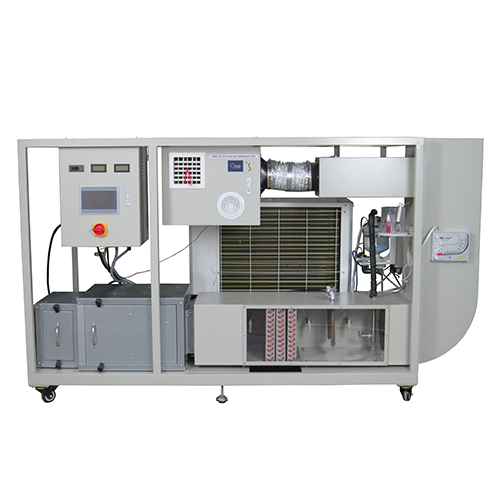

ZM8105 Matériel pédagogique pour la formation aux systèmes de traitement d'air, notamment pour les climatiseurs.1. Présentation du produit
1.1 Vue d'ensemble
L'utilisateur de ce banc d'essai étudie un véritable système de climatisation et de ventilation. Ce système comprend un climatiseur, un filtre, un ventilateur à vitesse variable, un évaporateur, un réchauffeur d'air électrique et un humidificateur à vapeur. Les fonctions suivantes sont possibles : chauffage/refroidissement et humidification/déshumidification. Le dispositif expérimental est piloté par un écran tactile.
1.2 Caractéristiques
Ce banc d'essai est constitué d'une structure en acier traitée anticorrosion. Il est équipé de roulettes pour faciliter son déplacement. Le panneau en acrylique transparent permet une excellente observation de l'intérieur du conduit d'air. 2. Paramètres de performance
Alimentation : 380 V CA ±10 %, 50 Hz
Puissance : 3 kW (à raccorder à un disjoncteur adapté pour l’alimentation électrique sur site)
Dimensions : 2 300 mm × 1 100 mm × 1 350 mm
Puissance du ventilateur : 400 W, Vitesse : 1 360 tr/min, Débit d’air : 2 000 m³/h, Pression maximale : 450 Pa
Puissance du chauffage électrique : 1 kW
Puissance nominale de l’humidificateur : 2,78 kW, Capacité de vapeur : 3 kg/h
Dimensions du conduit d’air principal : 380 mm × 320 mm
Poids total de l’équipement : < 400 kg
Conditions de fonctionnement : Température ambiante : 5 °C à +40 °C, Humidité relative : < 85 % (à 25 °C)
