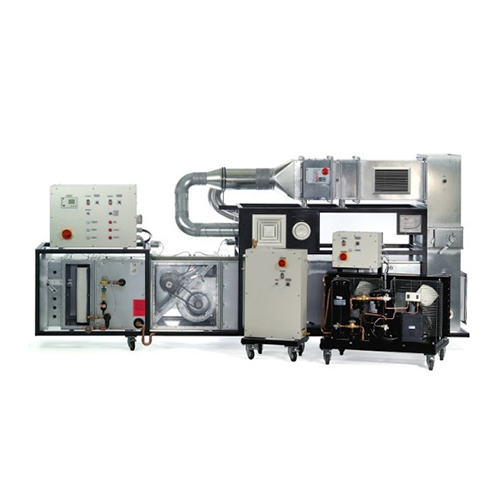

ZM6507 Systèmes de climatisation et de ventilation, matériel pédagogique, matériel de laboratoire de réfrigération, matériel didactiqueFonctionnement manuel ou automatique par automate programmable ; Utilisation de composants réels
Caractéristiques
Système complet de climatisation et de ventilation pour une utilisation en laboratoire
Grande pertinence pratique grâce à ses dimensions réelles et à l'utilisation de composants commerciaux
Fonctionnement manuel ou automatique par automate programmable Objectifs pédagogiques/Expériences
Principes pratiques de la technologie de la climatisation et de la ventilation
Conception et maintenance d'un système de climatisation et de ventilation
Principes de la climatisation des pièces (diagramme HX)
Explication des composants : filtre, réchauffeur d'air, refroidisseur d'air, humidificateur, groupe de condensation, automate programmable, volets, bouches d'aération
Fonctionnement des dispositifs de sécurité
Mesure de la courbe de pression et des pertes de charge
Effet du refroidisseur d'air, du réchauffeur d'air et de l'humidificateur sur l'état de l'air à la sortie
Étude du comportement de la commande d'un régulateur de climatisation automatique
Détermination des facteurs limitants Spécifications [1] Système de climatisation et de ventilation à vocation pratique avec 2 composants indépendants : unité principale et refroidisseur d'eau [2] Fonctionnement manuel ou automatique par automate programmable [3] Unité principale avec gaine d'air, ventilateur, système de climatisation [4] Système de climatisation avec refroidisseur d'air, réchauffeur d'air électrique, humidificateur [5] Des tuyaux relient le refroidisseur d'air au refroidisseur d'eau [6]. La gaine d'air est en tôle galvanisée à chaud et comporte un hublot et des raccords de mesure de pression pour enregistrer les courbes de pression [7]. Cette gaine d'air est équipée d'un filtre, d'un registre à plusieurs volets, d'une grille de ventilation de plafond, d'une grille de protection, d'une grille de ventilation, d'un clapet anti-feu, d'une trappe d'inspection, d'un joint d'isolation acoustique et d'un détecteur de fumée [8]. Le fluide frigorigène utilisé est le R410A, avec un PRG de 2088.
