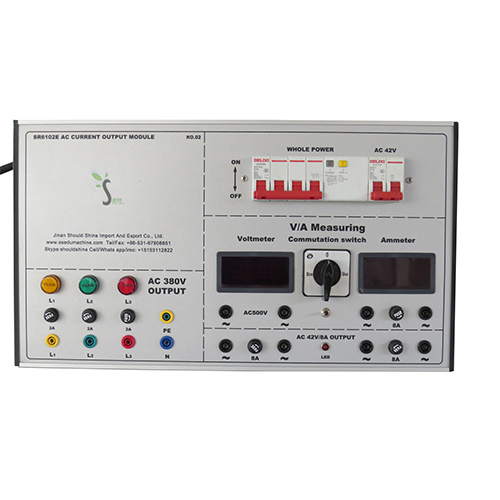

Module de sortie de circuit CA SR6102E - Équipement pédagogique scolaire - Banc de formation professionnelle - Équipement de formation électrique
1. Introduction
Ce dispositif expérimental fournit une alimentation en courant alternatif (CA) avec protection par disjoncteur et fusible, et peut fournir 42 V/8 A et 380 V/1 A CA. Équipé d'un voltmètre numérique, d'un commutateur de tension et d'un ampèremètre numérique, il permet d'effectuer diverses mesures.
2. Composants de l'équipement :
1. Alimentation totale 380 V CA – Disjoncteur différentiel à 4 pôles.
2. Alimentation 42 V/8 A CA – Disjoncteur à 2 pôles.
3. Voyant triphasé.
4. Borne de sortie triphasée à 5 fils.
5. Bornes de sortie et protection 42 V/8 A CA.
6. Bornes de sortie et protection 42 V/8 A CA.
7. Voyant de sortie 42 V/8 A CA.
8. Voltmètre CA – 500 V CA.
9. Commutateur de tension.
10. Ampèremètre CA – 8 A CA. 11. Commutateur de commande de mesure du voltmètre AC500V (remarque : réglé sur le côté gauche, avec l'utilisation du commutateur d'inversion, l'alimentation triphasée interne peut être testée ; à droite, utilisez la ligne de test pour tester la tension de la borne de sortie externe).
